W型往復式真空泵--產品概述
W型往復式真空泵，是獲得粗真空的基本真空設備之一，是廣大企業比較熟悉和廣泛使用的一種真空設備，是通過活塞的往復式運動在氣缸內不斷使氣體膨脹和壓縮，并通過進排氣閥片完成吸排氣工作從而獲得真空。

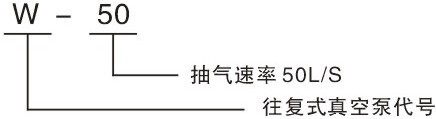

W型--型號意義
.jpg)
W型--使用范圍
W型是獲得粗真空的主要真空設備之一。廣泛應用于化工，食品，建材等部門，特別是在真空結晶，干燥，過濾，蒸發等工藝過程中更為適宜。例如化工或食品工業中的真空蒸餾、蒸發、結晶、干燥和過濾，真空冶金工業中的除氣，電氣工業上的浸滲等。
W型--產品特點
1、氣閥是固定的實行自動配氣，運動部件少，因而操作簡單。
2、機械傳動部件也抽氣部分分隔在兩個腔體內，保證機械傳動部分不致受被抽氣體的污染，保持良好的潤滑狀態，因而特別適合化學工業的各種應用。
3、屬于zui傳統的真空泵，zui為人所知，因而使用、維護起來比較方便。
4、對于抽除腐蝕性或含有顆粒狀灰塵的氣體是不適用。
W型--性能參數
型 號 | W-50 | W-70 | W4-1 | W-100 | W-150 | W5-1 | WY-50 | WY-100 | WY-200 | WY-150 | W6-1 | |
抽氣速率L/S | 50 | 70 | 100 | 100 | 150 | 200 | 50 | 100 | 200 | 150 | 300 | |
極限真空Kpa(TOrr) | 1.3（10） | 2.6（20） | 2.6（20） | 1.3（10） | 2.6（20） | 2.6（20） | 1.3（10） | 1.3（10） | 1.3（10） | 1.3（10） | 2.6（20） | |
轉速r/min | 300 | 364 | 530 | 200 | 300 | 430 | 300 | 200 | 200 | 235 | 285 | |
配用電機型號 | Y132S-4 | Y160M-6 | Y160M-4 | Y160L-6 | Y160L-6 | Y200L2-6 | Y132S-4 | Y160L-6 | Y200L3-6 | Y160L-6 | Y225M-6 | |
配用功率Kw | 5.5 | 7.5 | 11 | 11 | 15 | 22 | 5.5 | 11 | 22 | 11 | 30 | |
吸排氣口直徑mm | 50 | 80 | 80 | 80 | 125 | 125 | 50 | 80 | 125 | 80 | 180 | |
進出水口直徑 | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 | 1/2 | 3/4 | 3/4 | 3/4 | 3/4 | |
氣缸直徑×徑程mm | 250×150 | 250×150 | 250×150 | 350×200 | 350×200 | 350×200 | 250×150 | 350×200 | 455×250 | 350×200 | 455×255 | |
外形尺寸mm | 長 | 1411 | 1490 | 1490 | 1780 | 1927 | 1812 | 1411 | 1780 | 2335 | 1780 | 2475 |
寬 | 625 | 508 | 508 | 767 | 633 | 659 | 625 | 767 | 1010 | 767 | 756 | |
高 | 640 | 542 | 542 | 891 | 772 | 542 | 640 | 891 | 1162 | 891 | 1138 | |
重量(不包括電動機)kg | 400 | 440 | 440 | 760 | 800 | 760 | 420 | 790 | 1520 | 790 | 3000 | |
W型--安裝尺寸

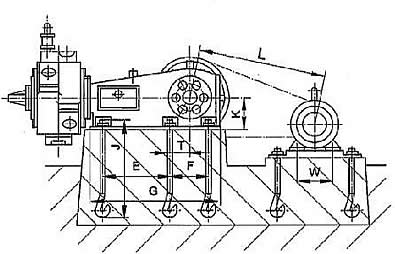

W-70進排氣口尺寸 W-150進排氣口尺寸

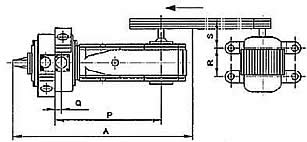

W4-1進排氣口尺寸 W5-1進排氣口尺寸
|
|
|
|

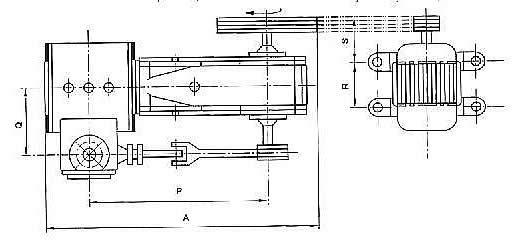

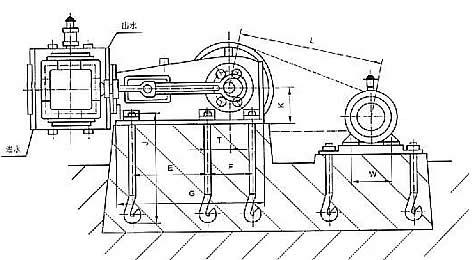

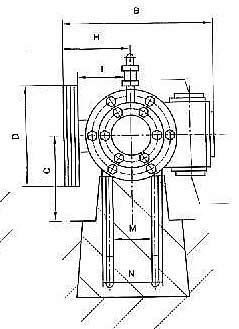

W3、W-50,W4、W-100,W5、W-200外形安裝尺寸：
|
|
|
|
|
|
|
|
