圓盤式蒸汽疏水閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號CS19H/W

品牌

廠商性質經銷商

所在地

在線詢價 收藏產品

聯系方式：李延紅查看聯系方式

更新時間：2017-08-27 23:12:18瀏覽次數：366次

聯系我時，請告知來自食品機械設備網

產品分類 品牌分類

  真空碟閥
  真空球閥
  真空隔膜閥
  真空壓差閥
  真空擋板閥
  真空充氣閥
  插板閥
  安全閥
  減壓閥

內螺紋高靈敏度蒸汽減壓閥

高靈敏度蒸汽減壓閥

煤礦*減壓閥
  閘閥
  蝶閥
  截止閥
  止回閥
  旋塞閥
  疏水閥
  柱塞閥
  隔膜閥
  球閥
  水力控制閥
  鍛鋼閥門
  呼吸閥
  放料閥
  過慮器
  針型閥

暫無信息

浙江永嘉三精閥門有限公司

經營模式：經銷商

商鋪產品：218條

所在地區：浙江

聯系人：李延紅（銷售經理）

詢價 給他留言

產品簡介

盤式蒸汽疏水閥的特點：體積小，重量輕，不受安裝位置的限制。全部材質均為不銹鋼件，經久耐用，耐腐蝕。在室外不怕冷凍，能耐水擊，耐過熱。

詳細介紹

點擊放大圖片

CS19H/W型圓盤式蒸汽疏水閥的詳細資料：

圓盤式蒸汽疏水閥的特點：

體積小，重量輕，不受安裝位置的限制。

全部材質均為不銹鋼件，經久耐用，耐腐蝕。

在室外不怕冷凍，能耐水擊，耐過熱。

過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，zui大背壓 50% 。

結構簡單，安裝維修方便。

工作原理

疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。

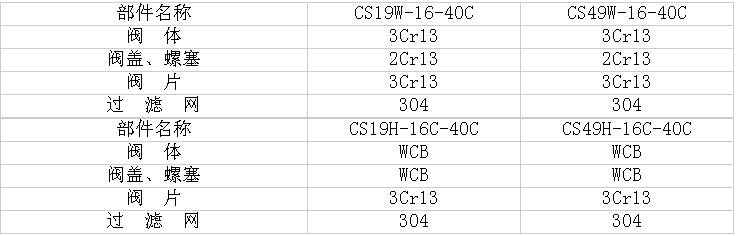

主要性能以及零部件

型號 規格外型尺寸表

產品型號	公稱通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	zui高允許溫度 ( ℃ )	外形尺寸
產品型號	公稱通徑 (mm)	連接方式	工作壓力范圍 (Mpa)	zui高允許溫度 ( ℃ )	L	H	H2	W
CS49W-16-40C CS49H-16-40C	15	法蘭	0.05-4.0	425	150	58	47	61
	20	法蘭	0.05-4.0	425	150	58	47	61
	25	法蘭	0.05-4.0	425	160	62	43	61
	32	法蘭	0.05-40	425	210	78	52	79
	40	法蘭	0.05-40	425	230	80	55	79
	50	法蘭	0.05-40	425	230	80.5	64.5	79
	65	法蘭	0.05-40	425	280	100	82	85
	80	法蘭	0.05-40	425	310	118	92	110
	100	法蘭	0.05-40	425	460	128	102	110
CS19W-16-40C CS19H-16-40C	15	螺紋	0.05-40	425	80	47	54	47
	20	螺紋	0.05-40	425	90	52	59	57
	25	螺紋	0.05-40	425	95	59	62	57
	32	螺紋	0.05-40	425	105	70.5	89.5	80
	40	螺紋	0.05-40	425	110	70.5	89.5	80
	50	螺紋	0.05-40	425	120	70.5	104.5	80
CS69W-16-40C CS69H-16-40C	15	承插焊	0.05-40	425	80	47	54	47
	20	承插焊	0.05-40	425	90	52	59	57
	25	承插焊	0.05-40	425	95	59	62	57
	32	承插焊	0.05-40	425	105	70.5	89.5	80
	40	承插焊	0.05-40	425	110	70.5	89.5	80
	50	承插焊	0.05-40	425	120	70.5	104.5	80
