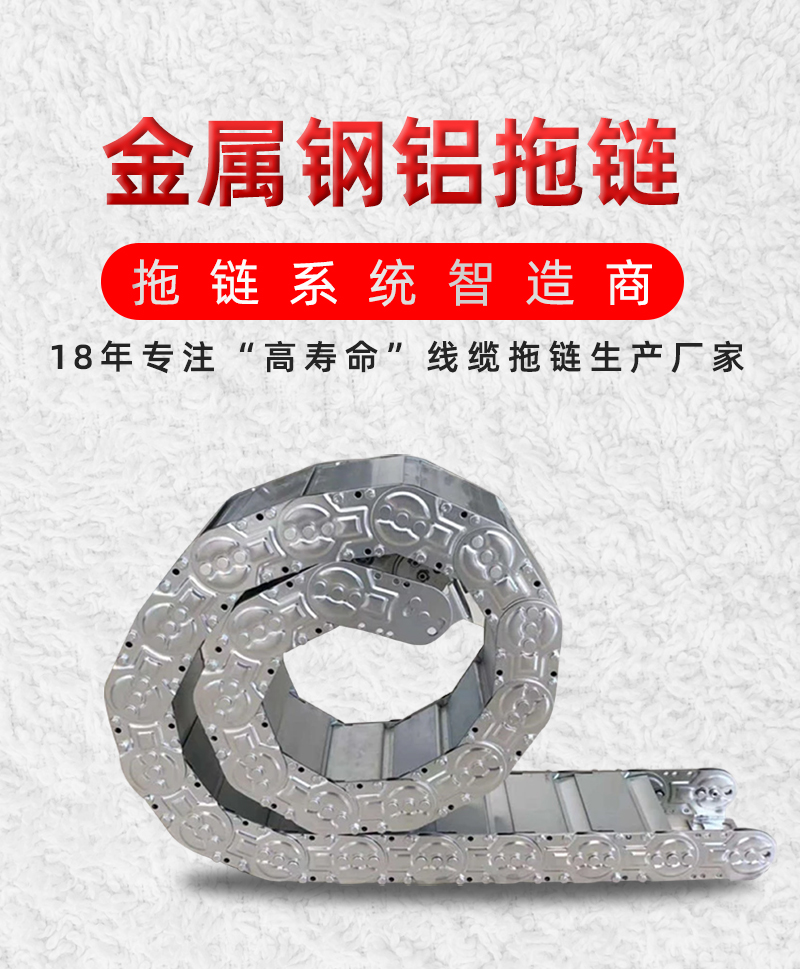

什么是鋼制拖鏈？

鋼制拖鏈，一般應用在機床機械等的電纜、油管、氣管、水管、風管上起牽引和保護作用。鋼制拖鏈已經廣泛使用在機床、車床、起重機械、木工機械、港口碼頭等，保護了電纜等也使機床整體看起來更美觀。

鋼制拖鏈的主體是由鏈扳(鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。

鋼制拖鏈的特點：
1.拖鏈可適應zui大移動速度40米/分。
2.拖鏈在zui大移動速度時，噪聲聲壓級不大于68分貝。
3.拖鏈安全使用壽命不小于100萬次(往復)。

鋼制拖鏈有三種支撐板的形式。（1）當拖鏈需承載較大管、線纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。
鋼制拖鏈的選用原則：

1、根據支撐板zui大孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d+約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
①當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
②當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
③安裝管纜的規格品種較多時，可選用框架式支撐板。
4、機床拖鏈?zhǔn)褂脠?chǎng)合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。

海興盛達機械設備護線車床拖鏈鋼制拖鏈使用中必須注意幾點：
1.TLG和TL 型鋼制坦克鏈其使用行程zui大為 40 米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的zui大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑
2.鋼制拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜zui大直徑?jīng)Q定的.
3.機床做zui大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

以上就是鋼制拖鏈的詳細介紹啦！希望我與大家分享的信息可以對大家有所幫助哦，如果大家有什么疑問歡迎咨詢盛達。
