哈爾濱包裝秤用拉壓稱重傳感器廠家
品特點：TQ-A3圓S型拉壓傳感器，承受拉、壓外力均可；輸出對稱性好，結構緊湊；安裝方便，規格齊全。
產品用途：TQ-A3圓S型拉壓傳感器適用于配料秤、吊鉤秤、機電結合秤，包裝秤，材料力學試驗機等測力裝置。
量程：200N(20kg)、300N(30kg)、500N(50kg)、750N(75kg)、1 kN(100kg)、1.5 kN(150kg)、2 kN(200kg)、2.5 kN(250kg)、3 kN(300kg)、5 kN(500kg)、7 kN(700kg)、10 kN(1t)、12 kN(1.2t)、15 kN(1.5t)、20 kN(2t)、25 kN(2.5t)、30 kN(3t)、50 kN(5t)、75 kN(7.5t)、100 kN(10t)

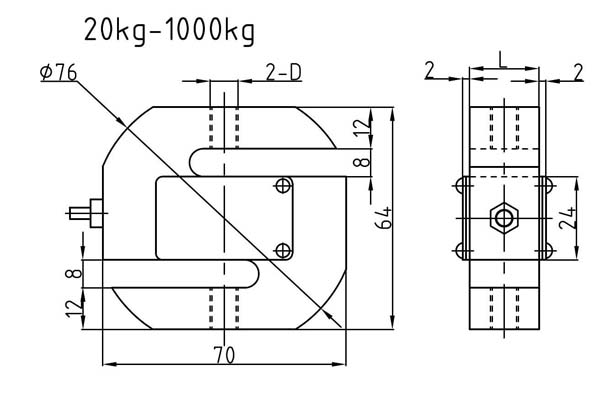

技術參數及外形尺寸：
哈爾濱包裝秤用拉壓稱重傳感器廠家
序號 | 產品技術參數 | |
1 | 額定載荷 | 20-10000kg |
2 | 綜合精度 | C2;C3 |
3 | 靈敏度 | 2.0mV/V±0.3%(20-7500kg) 1.8mV/ V±0.2%(10000kg) |
4 | 輸入阻抗 | 400±20Ω |
5 | 輸出阻抗 | 350±3Ω |
6 | 絕緣阻抗 | ≥5000MΩ |
7 | 補償溫度范圍 | -10~40℃ |
8 | 安全過載 | 150％F.S |
9 | 材質 | 合金鋼 |
10 | 激勵電壓 | 10V(DC/AC) |
11 | 密封等級 | IP65(20-1000kg) IP68(1200-10000kg) |
12 | 電纜 | 2.6m(20-1000kg) 3m(1200-10000kg) |
13 | 接線方式 |
紅……E+（電源正） 黑……E-（電源負） 綠……S+（信號正） 白……S-（信號負）
|
型號 | 量程（kN） | 量程 | D | L | H |
TQ-A3 | 0.2-1.5 | 20-150 | M8×1.25 | 12 | -- |
2-5 | 20-500 | M12×1.75 | 20 | -- | |
7-10 | 700-1000 | M12×1.75 | 25 | -- | |
12-50 | 1200-5000 | M20×2.5 | 32 | 90 | |
75 | 7500 | M24×3 | 40 | 90 | |
100 | 10000 | M30×2 | 50 | 110 |
