工寶ZH-CW-2無線在線測溫放心省心
本產品多可以在線監測12個點位的的溫度（溫升），通過無線傳輸，在主機的屏幕上實時顯示，由主機對這些監測點的溫度進行實時監控。當任何一個監測點的溫度超過設定溫度后會輸出三個級別報警提示（指示燈、顯示值閃爍及三組無源繼電器輸出）；產品提供RS485接口，MODBUS通訊協議，可以上傳環境溫濕度、各監測點的溫度和電池電量等信息。

工寶ZH-CW-2無線在線測溫放心省心

ZH-CW-2安裝方式：

A、電氣連接

19、20、21、22接溫濕度傳感器（19藍、20綠、21紅、22黑）；

15、16、17、18接無線接收器（15綠、16藍、17黑、18紅）；

13、14接RS485通訊線（13接B、14接A）；

7、8接超限控制（無源接點）；     9、10接報警控制（無源接點）；

11、12接預警控制（無源接點）；   3、4接環境溫度控制（無源接點）；

5、6環境濕度控制（無源接點）;   1、2接AC220V電源（1中性線、2接相線）。

B、主機安裝方式

嵌入式安裝。

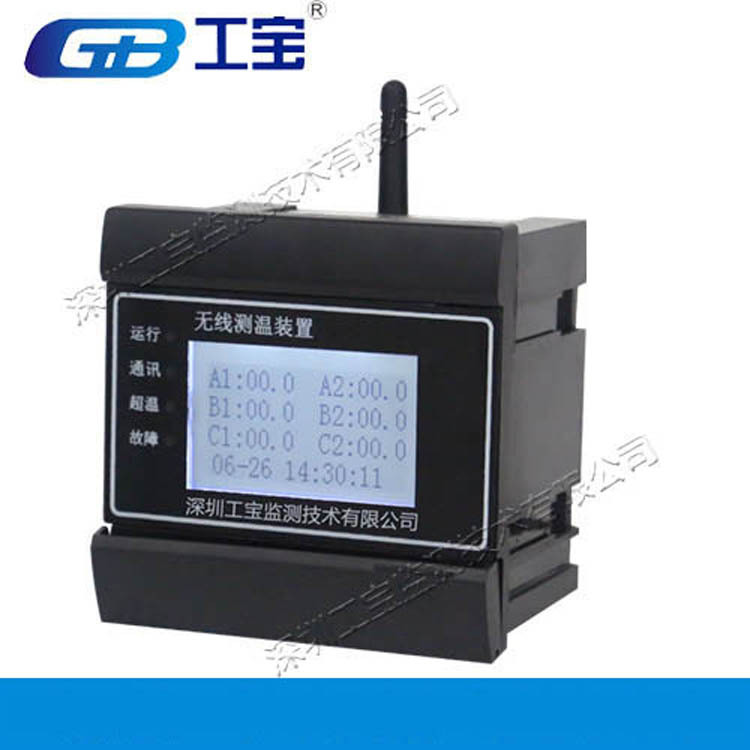

ZH-CW-2產品實物圖：



訂貨須知：

用戶根據需求，須在定貨單中注明以下事項：

1）產品型號、數量；

2）無線數據收發器引線（四芯）長度；

3）無線溫度傳感器的數量、安裝方式、感溫頭引線長度；

4）環境溫度傳感器的安裝環境和引線長度，選配；



產品特點：

本產品多可以在線監測12個點位的的溫度（溫升），通過無線傳輸，在主機的屏幕上實時顯示，由主機對這些監測點的溫度進行實時監控。當任何一個監測點的溫度超過設定溫度后會輸出三個級別報警提示（指示燈、顯示值閃爍及三組無源繼電器輸出）；產品提供RS485接口，MODBUS通訊協議，可以上傳環境溫濕度、各監測點的溫度和電池電量等信息。

溫度值的顯示模式可以選擇溫升（相對于環境溫度）或?qū)嶋H溫度，上位機可以通過RS485接口對儀表的參數進行設置與讀取，以及數據的采集。本產品還可以單獨選擇控制環境的溫度或濕度，對于負載繼電器可以選擇溫度與濕度各使用一組繼電器，也可以選擇共用一組繼電器。溫度控制負載的工作模式可以選擇降溫或升溫，而濕度控制負載只能使用升溫或除濕模式。

本產品采用圖形中（英）文菜單界面，操作簡單直觀，并有報警記錄查詢功能。

本系統包括：顯示主機、無線數據收發器、無線溫度傳感器、環境溫濕度傳感器（可選）。

 工寶ZH-CW-2無線在線測溫放心省心

技術參數：

1、工作電源：AC220±10％50Hz

2、使用環境：溫度-20℃～70℃、相對濕度≤95％RH

3、環境溫度測量范圍：-55℃～125℃±1℃，無線傳感器溫度測量范圍：0℃～120℃±2℃

4、電池使用壽命：設計為3年，視實際情況而定（可在停電檢修時更換電池反復使用）

5、報警輸出：3組無源輸出

6、環境溫濕度控制輸出：2組無源輸出

7、RS485接口通訊速率：4800、9600可選
8、設備地址： 1~247可設

9、設備套件：無線傳感器數3    6    9    12

10、功耗：≤3W

11、外形尺寸：96×96×100mm

12、開孔尺寸：91×91mm
