YGWT-2008工寶gprs無線測溫*產品
本產品多可以在線監測12個點位的的溫度（溫升），通過無線傳輸，在主機的屏幕上實時顯示，由主機對這些監測點的溫度進行實時監控。當任何一個監測點的溫度超過設定溫度后會輸出三個級別報警提示（指示燈、顯示值閃爍及三組無源繼電器輸出）；產品提供RS485接口，MODBUS通訊協議，可以上傳環境溫濕度、各監測點的溫度和電池電量等信息。

YGWT-2008工寶gprs無線測溫*產品

 本產品多可以在線監測12個點位的的溫度（溫升），通過無線傳輸，在主機的屏幕上實時顯示，由主機對這些監測點的溫度進行實時監控。當任何一個監測點的溫度超過設定溫度后會輸出三個級別報警提示（指示燈、顯示值閃爍及三組無源繼電器輸出）；產品提供RS485接口，MODBUS通訊協議，可以上傳環境溫濕度、各監測點的溫度和電池電量等信息。

YGWT-2008技術參數：

1、工作電源：AC220±10％50Hz

2、使用環境：溫度-20℃～70℃、相對濕度≤95％RH

3、環境溫度測量范圍：-55℃～125℃±1℃，無線傳感器溫度測量范圍：0℃～120℃±2℃

4、電池使用壽命：設計為3年，視實際情況而定（可在停電檢修時更換電池反復使用）

5、報警輸出：3組無源輸出

6、環境溫濕度控制輸出：2組無源輸出

7、RS485接口通訊速率：4800、9600可選
8、設備地址： 1~247可設

9、設備套件：無線傳感器數3    6    9    12

10、功耗：≤3W

11、外形尺寸：96×96×100mm

12、開孔尺寸：91×91mm

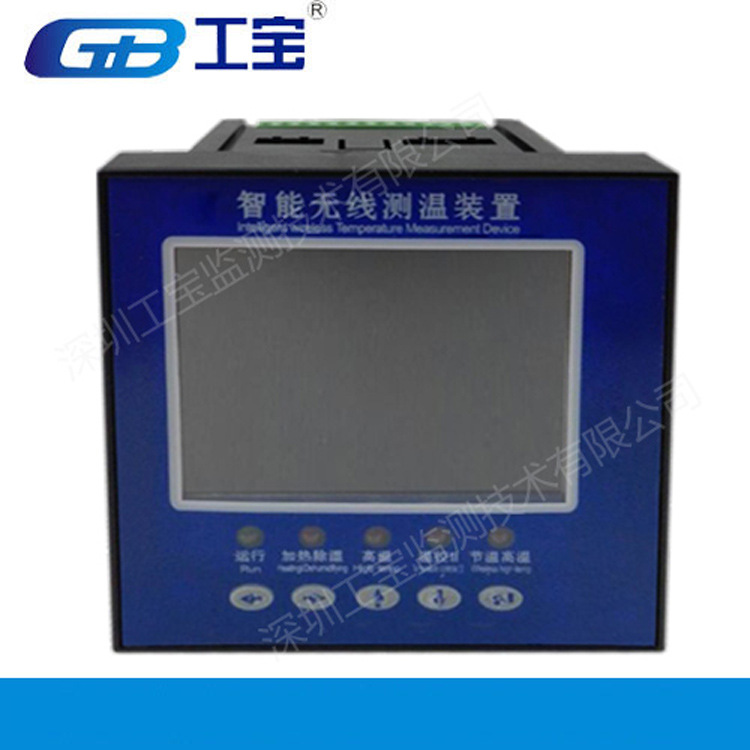

YGWT-2008產品實物圖：



安裝方式：

A、電氣連接

19、20、21、22接溫濕度傳感器（19藍、20綠、21紅、22黑）；

15、16、17、18接無線接收器（15綠、16藍、17黑、18紅）；

13、14接RS485通訊線（13接B、14接A）；

7、8接超限控制（無源接點）；     9、10接報警控制（無源接點）；

11、12接預警控制（無源接點）；   3、4接環境溫度控制（無源接點）；

5、6環境濕度控制（無源接點）;   1、2接AC220V電源（1中性線、2接相線）。

B、主機安裝方式：嵌入式安裝。

YGWT-2008工寶gprs無線測溫*產品

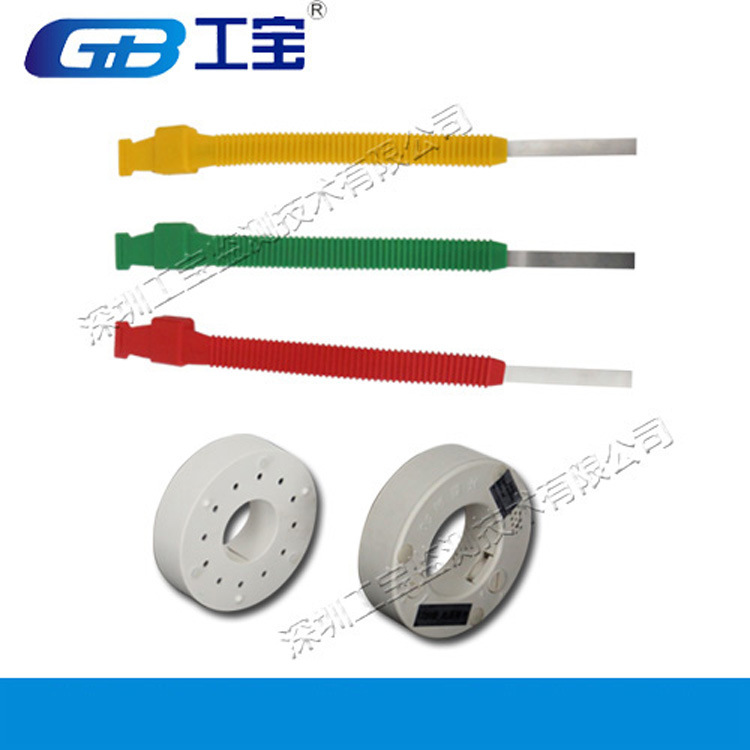

 關于無線溫度傳感器

無線溫度傳感器由調制盒和感溫頭組成，它安裝要求：

將無線測溫傳感器安裝在靠近溫度監測點附近的母排上面，用自M4自攻螺絲將溫度傳感器固定點固定在被測溫點附近，并用扎帶進行緊固捆扎以防強烈振動造成脫落和移位。

關于無線數據收發器

無線數據收發器通過四芯導線和主機連接，采用RS485的通信協議。無線溫度傳感器發出的實時監測點的溫度數據，通過無線數據收發器進行采集后供主機讀取，它起中轉數據的作用。通常情況下，由于開關柜的外殼有屏蔽電磁場的作用，所以無線數據收發器應與無線溫度傳感器安裝在同一個開封閉空間內。無線數據收發器可以用兩顆螺絲固定在儀表室內，如果儀表室與其它隔室封閉比較嚴，無線信號無法達到儀表室時，無線數據收發器就必須安裝在無線溫度傳感器所在的隔室內。
