ADW400環保監測模塊

安科瑞

1概述

ADW400 環保監測模塊主要用于計量低壓網絡的三相有功電能，同時可選擇四個回路的電流輸入，具有RS485 通訊和470MHz 無線通訊功能，方便用戶進行用電監測、集抄和管理?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。

2產品型號規格

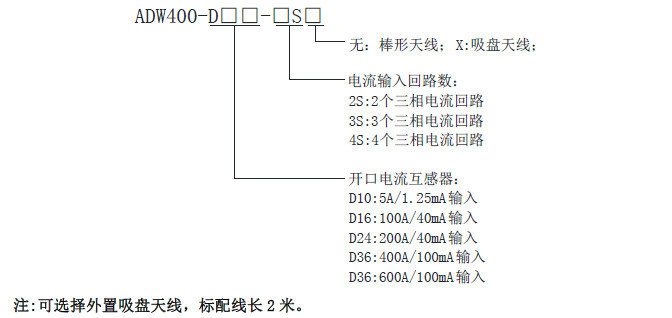

2.1 AEW400主體模塊命名規則

2.2 配套互感器命名規則

2.3規格型號

3技術參數

3.1無線計量模塊

3.2 電氣特性

3.3 環境條件

4 外形尺寸及安裝說明(單位：mm)

4.1外形尺寸(單位：mm)

(1)ADW400 尺寸圖

(2)配套互感器外形尺寸

注：CH1～4 每個回路的3 個互感器共用同一條線束，線長1m。

5 設備安裝方案示意圖

5.1 穿刺夾安裝方案

5.2 磁鋼安裝方案

安裝注意事項：

1.穿刺夾安裝過程中應避免用力掰動線纜，防止線纜接點松動導致接觸電阻增大，發熱，造成安全隱患；

2.穿刺夾安裝完成后，讓設備側滿載運行超過一小時，測量安裝點線纜的溫度，應不超過80℃；

6 操作與顯示

在殼體的正面有8個LED指示燈，分別為：“DI1”、“DI2”、“DI3”、“DI4”、“UA”、“UB”、“UC”、“COM”。

1）當外部有開關量輸入時，“DI1”、“DI2”、“DI3”、“DI4”四個指示燈亮；

2）當外部有電壓輸入時，“UA”、“UB”、“UC”三個指示燈亮；

3）“COM”處有指示閃爍，當紅燈閃爍時，表示儀表進行“LORA”通訊； 當綠燈閃爍時，表示儀表進行 RS485通訊；

7 通信說明

7.1通信協議

本儀表采用MODBUS-RTU協議或DL/T645規約。具體協議格式請參照相關協議標準，此處不再贅述。

7.2 MODBUS通訊

使用Modbus協議進行通訊時，讀數據命令功能碼為03H，寫數據命令功能碼為10H。

8 常見故障排查

8.1儀表安裝后不亮，或者某一路電壓指示燈不亮。

排查建議：外部開關量輸入或電壓輸入是否正常。

8.2 儀表無線通訊故障。

排查建議：請先使用USB轉485串口線與儀表RS485接口相連，通過通訊讀取表內參數，確認表內參數與上端主站無線配置是否相同（頻道與擴頻因數），若不同，請修改儀表無線參數與主站*后再重新測試；若相同，則有可能是儀表與主站相距太遠或現場干擾嚴重，此時可嘗試使用外置吸盤天線，或者考慮就近新增無線主站，再行測試。
