HDHX呼吸閥系列

HDHX呼吸閥系列產品信息

HDHX呼吸閥系列

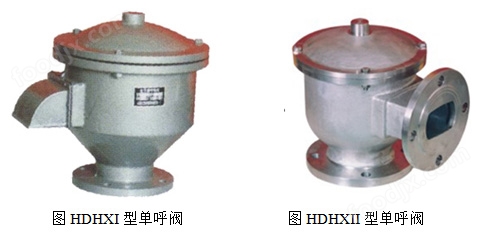

HDHXI、HDHXII型單呼閥

表單呼(吸)閥零部件材料

閥體材料	碳鋼WCB、不銹鋼304、316、鋁合金、噴F30
正壓閥盤材料	不銹鋼304、316、鋁合金、碳鋼噴F30
負壓閥盤材料	不銹鋼304、316、四氟PTFE
環境溫度 ℃	-30~60

表單呼(吸)閥法蘭連接尺寸

DN	25/50	80	100	150	200	250	300
H	250	400	400	470	550	620	700
H1	110	160	160	200	250	290	320
L	300	420	420	520	650	760	880
L1	165	250	250	320	400	480	550

表碳鋼噴F30單呼(吸)閥法蘭連接尺寸

DN	25	40	50	65	80
H	180	180	180	210	265
L	130	130	130	140	170

HDHXG型全天候單呼閥

概述：HDHXG型呼吸閥用于油及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便。如罐體上不裝呼吸閥罐內的液體進出有一定的障礙，很可能出現罐體變型和振動，該產品設計合理，結構簡單，使用方便;是儲罐的產品，。

性能及特點：

1. 新型全天候呼吸閥殼體選用鑄鐵、鑄鋼和鋁合金，耐腐蝕性好；
2. 閥盤采用四氟材料，耐低溫，防凍性能好；
3. 結構簡單，易檢修，安全方便；
4. 新型全天候呼吸閥性能符合石油工業部標準 SY7511-87 規定。

表 HDHXG全天候呼吸閥主要技術參數

A級正壓	355Pa (36毫米水柱)
負壓	295Pa (30毫米水柱)
B級正壓	980Pa (100毫米水柱)
負壓	295Pa (30毫米水柱)
C級正壓	1765Pa (180毫米水柱)
負壓	295Pa (30毫米水柱)

表 HDHXG 全天候呼吸閥零部件材料

閥體材料	碳鋼WCB、不銹鋼304、316、鋁合金、PTFE
正壓閥盤材料	不銹鋼304、316、鋁合金、PTFE
負壓閥盤材料	不銹鋼304、316、四氟PTFE
環境溫度 ℃	-30~60

適用范圍：

1. 新型全天候呼吸閥適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。

2.可與新型波紋阻火器配套使用。

表 HDHXG型全天候呼吸閥國標法蘭連接外形尺寸（GB、JB）

規格	安裝尺寸（毫米）
規格	D1	D	D3	H	M-h
DN25	70	100	115	180	4×10
DN50	110	140	160	255	4×12
DN80	150	185	213	260	4×16
DN100	170	205	265	290	4×16
DN150	225	260	305	330	8×16
DN200	280	315	355	350	8×16
DN250	335	370	420	400	12×16

表2-6 美標法蘭HDHXG型全天候呼吸閥連接外形尺寸

（ANSI、API、ASME 可供JIS標準）

規格	安裝尺寸
規格	D1	D	D3	H	M-h
1"	79.5	108	115	180	4×15
2"	120.5	152	160	255	4×19
3"	152.5	190	213	260	4×19
4"	190.5	229	265	290	8×19
6"	241.5	254	305	330	8×22
8"	298.5	343	355	350	8×22
10"	362	406	420	400	12×25

HDHXZ型防爆阻火呼吸閥

概述：

HDHXZ型全天候防爆阻火呼吸閥。該產品集阻火器與呼吸閥為一體,結構新穎。它是石化儲罐常用的新型安全設備，其優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在-35℃-60 ℃的溫度環境中正常工作。

性能及特點：

1.殼體選用鑄鋼和鋁合金，耐腐蝕性好；

2.波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好；

3.結構簡單，易檢修，安全方便；

表 HDHXZ型防爆阻火呼吸閥主要技術參數

A級正壓	355Pa (36毫米水柱)
負壓	295Pa (30毫米水柱)
B級正壓	980Pa (100毫米水柱)
負壓	295Pa (30毫米水柱)
C級正壓	1765Pa (180毫米水柱)
負壓	295Pa (30毫米水柱)

表 HDHXZ型防爆阻火呼吸閥零部件材料

閥體材料	碳鋼WCB、不銹鋼304、316、鋁合金
正壓閥盤材料	不銹鋼304、316、鋁合金
負壓閥盤材料	不銹鋼304、316、四氟PTFE
環境溫度 ℃	-30~60
操作壓力 Pa	-295~98000 　-30mmH2O~+10000mmH2O

表 HDHXZ防爆阻火呼吸閥國標法蘭連接外形尺寸： GB、JB

規格	安裝尺寸
規格	D1	D	D3	H	M-h
DN50	110	140	160	255	4×12
DN100	170	205	235	480	4×16
DN150	225	260	295	547	8×16
DN200	280	315	355	658	8×16
DN250	335	370	420	705	12×16

表 HDHXZ型防爆阻火呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準

規格	安裝尺寸
規格	D1	D	D3	H	M-h
2"	120.5	152	160	255	4×19
4"	190.5	229	265	290	8×19
6"	241.5	254	305	330	8×22
8"	298.5	343	355	350	8×22
10"	362	406	420	400	12×25

HDHXZT型帶雙接管阻火防爆呼吸閥

概述：

帶雙接管阻火呼吸閥是裝在室內固定儲罐頂上的接管阻火呼吸作用，它能對石油儲罐內外壓差進行自動調節，其性能可靠、穩定，符合石油工業部SY7511-87標準。

適用范圍：

帶雙接管阻火呼吸閥適用于儲存內點低于28℃的甲類油品和閃點低于100℃乙油品，如汽苯、煤油、輕柴油、厚油等油品及性質相同的化工產品儲罐。

HDHXQZ型防火呼吸閥

性能及特點：

防火呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩?/p>

1.該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。

2.該閥具有防凍性能，適用于寒冷地區。

表 HDHXQZ型防火呼吸閥主要技術參數

正壓	353Pa （36mmH2O）， 980.7Pa（100mmH2O）
負壓	294.2Pa（36mmH2O）

表 HDHXQZ型防火呼吸閥零部件材料

閥體材料	碳鋼WCB、不銹鋼304、316、鋁合金
正壓閥盤材料	不銹鋼304、316、鋁合金
負壓閥盤材料	不銹鋼304、316、四氟PTFE
環境溫度 ℃	-30~60

表 HDHXQZ型防火呼吸閥國標法蘭連接外形尺寸（ GB、JB ）

規格	安裝尺寸
規格	D1	D	L	H	N-d
DN50	Ø110	Ø140	362	360	4×14
DN80	Ø170	Ø185	513	445	4×18
DN100	Ø170	Ø205	513	445	4×16
DN150	Ø225	Ø260	640	610	8×18
DN200	Ø280	Ø315	770	700	8×18
DN250	Ø335	Ø370	918	828	12×18
DN300	Ø395	Ø435	1050	910	12×23

表 HDHXQZ型防火呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準

規格	安裝尺寸
規格	D1	D	L	H	N-d
2"	120.5	152	362	360	4×14
3"	152.5	190	513	445	4×18
4"	190.5	229	513	445	4×16
6"	241.5	254	640	610	8×18
8"	298.5	343	770	700	8×18
10"	362	406	918	828	12×18
12"	483	432	1050	910	12×23
